[Hardware] 채굴기 조립방법

by SpiralMoon 2021. 8. 11.
반응형

채굴기 조립방법

가상화폐 채굴에 사용되는 채굴기를 직접 조립해보자

부품 목록

  1. 채굴기 조립 케이스
  2. 그래픽카드 (장착하고 싶은 개수 만큼)
  3. 라이저카드 (그래픽카드 수 만큼)
  4. 메인보드 (그래픽카드 수 만큼 PCI-e 슬롯이 있는)
  5. CPU
  6. RAM
  7. 전원버튼

작업 순서

  1. 케이스 준비
  2. CPU와 쿨러 장착
  3. RAM 장착
  4. SSD 장착
  5. 파워를 케이스와 결합
  6. SSD, 메인보드를 케이스와 결합 및 파워 연결
  7. 라이저카드에 그래픽카드 장착
  8. 그래픽카드와 케이스 결합
  9. 라이저카드와 그래픽카드에 파워 연결
  10. 메인보드에 라이저카드 장착
  11. 전원버튼 장착
  12. 전원 확인 및 바이오스 부팅 테스트

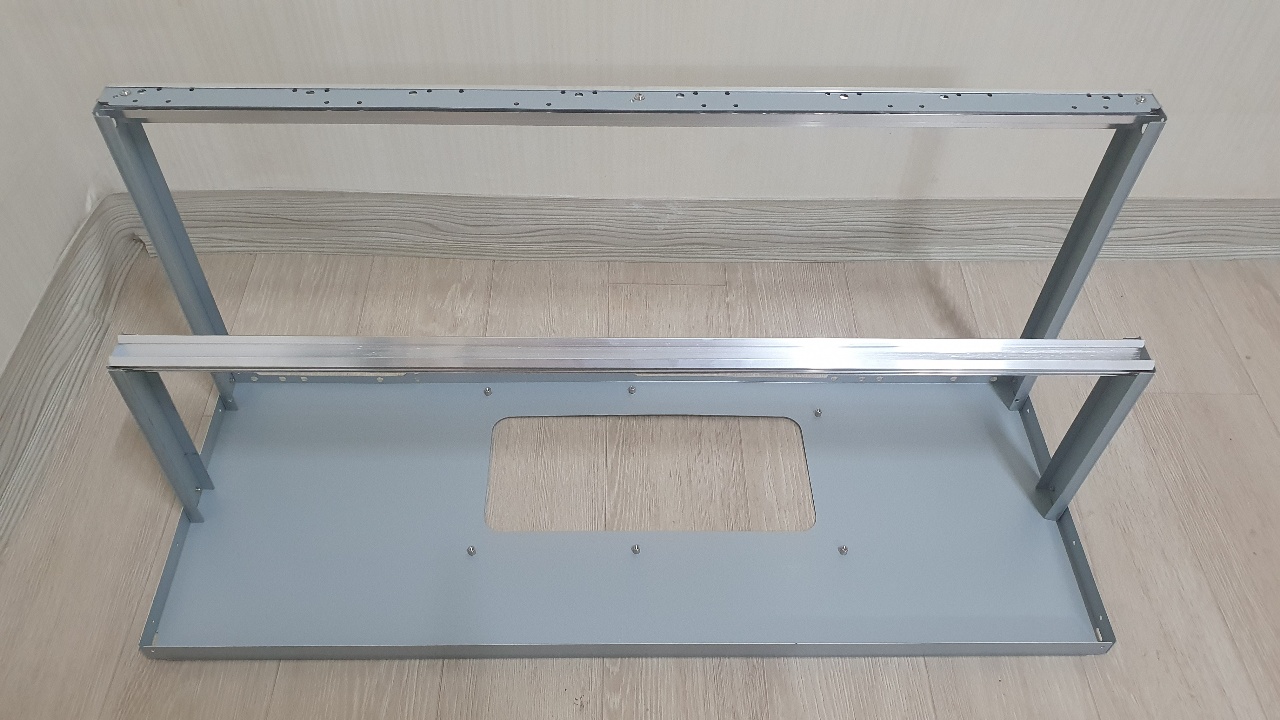

케이스 준비



본인은 6way/8way 겸용 오픈형 케이스를 준비했다. 일부 파츠가 이미 조립되어 판매되므로 직접 조립하는 과정이 크게 어렵지 않다.


CPU와 쿨러 장착

msi의 메인보드

채굴기에 들어갈 메인보드를 준비한다.

(CPU 제조사에 따라서 사용할 수 있는 메인보드가 다르니 주의)



AMD Athlon 3000G CPU

CPU도 준비한다. 일반적으로 가상화폐 채굴 성능은 GPU 성능을 따라가기 때문에 굳이 좋은 CPU를 준비할 필요는 없다.

이 글에서는 AMD의 저가형 CPU를 사용하여 채굴기를 제작할 것이다.



왼쪽 상단의 꼭짓점 모양이 다른 AMD CPU

AMD CPU의 아랫면을 보면 4개의 꼭짓점 중 한 꼭짓점만 모양이 다르다. 해당 꼭짓점의 위치를 기억하자.



메인보드의 CPU 슬롯을 살펴보면 CPU와 마찬가지로 한 꼭짓점만 모양이 다르다는 것을 확인할 수 있다. 슬롯 모양에 일치하게 CPU를 장착할 것이다. CPU 슬롯의 잠금장치를 들어올린다.



CPU를 슬롯에 넣고 다시 잠금장치를 걸어 장착을 완료한다.

이제 쿨러를 장착해야 한다.

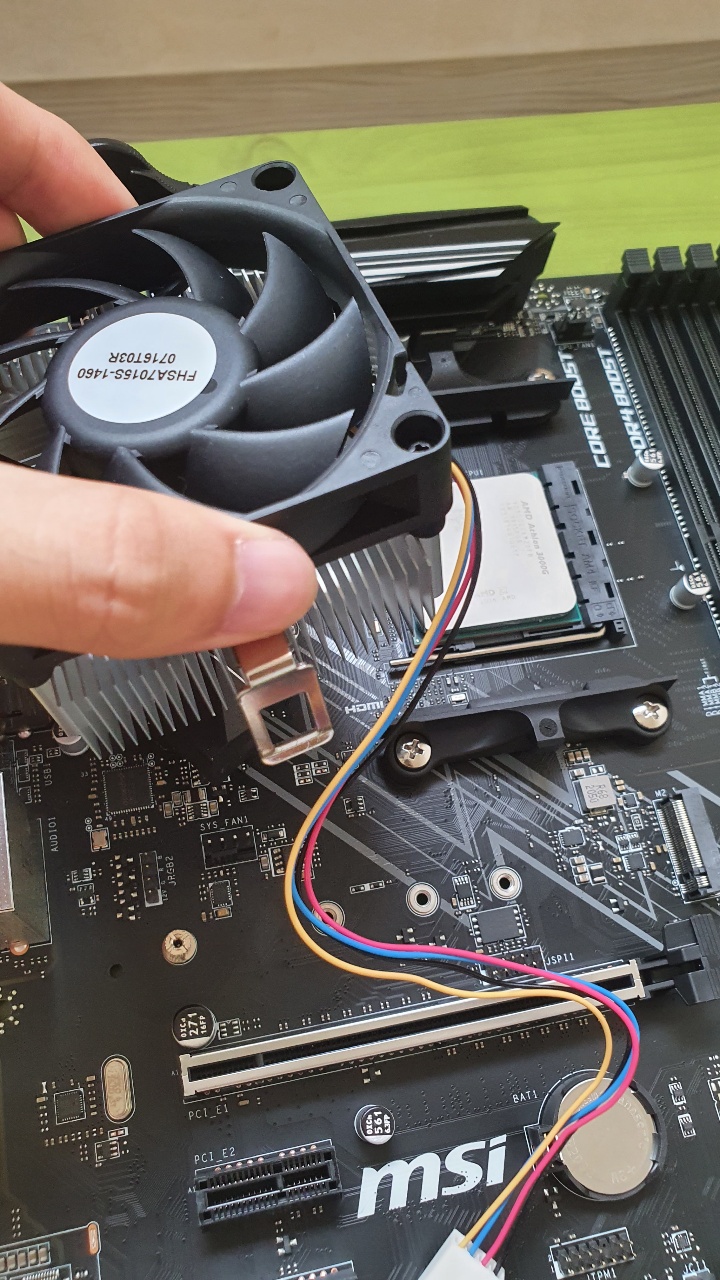

CPU 쿨러를 위 사진 방향대로 장착할 것이다.



방열판 하단

쿨러의 방열판에는 기본 써멀구리스가 도포되어 있으니 작업하는 도중에 손이나 이물질이 절대 닿지 않도록 주의한다.



쿨러 지지대를 메인보드의 고정대에 걸어주고 CPU 위에 올린다.



쿨러 잠금장치 고정 전/후

반대쪽 지지대와 고정대도 서로 걸어준 뒤 쿨러 잠금장치를 반대쪽으로 당겨 쿨러를 단단히 고정시킨다. 쿨러를 건드려서 제대로 고정됐는지 다시 한 번 확인하자.



마지막으로 쿨러의 전원 케이블까지 메인보드에 연결하면 CPU 장착 과정은 끝이다.


RAM 장착

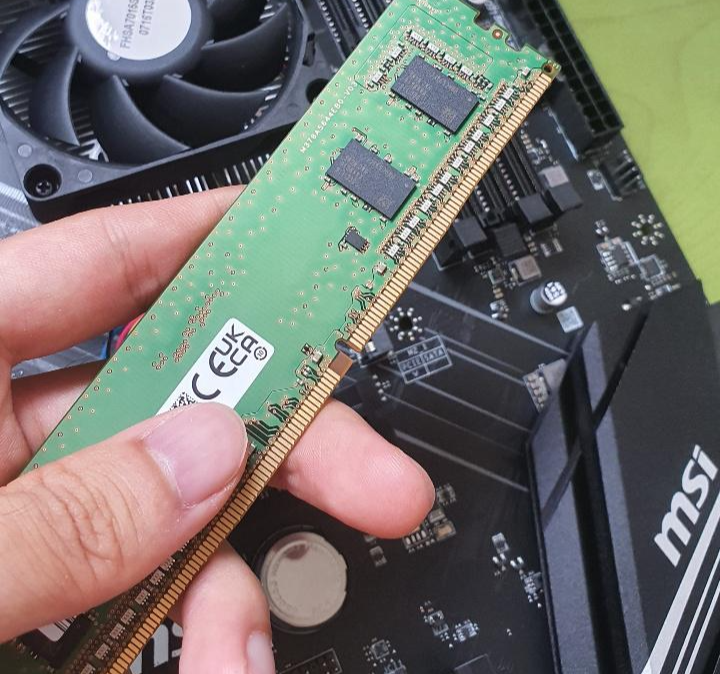

삼성전자 DDR4 RAM

4GB짜리 RAM을 준비한다. 가상화폐 채굴에는 RAM 용량이 크게 필요가 없으므로 4GB로도 충분한다.

(RAM 장착은 채굴기 조립 과정 중에서 제일 쉽다.)

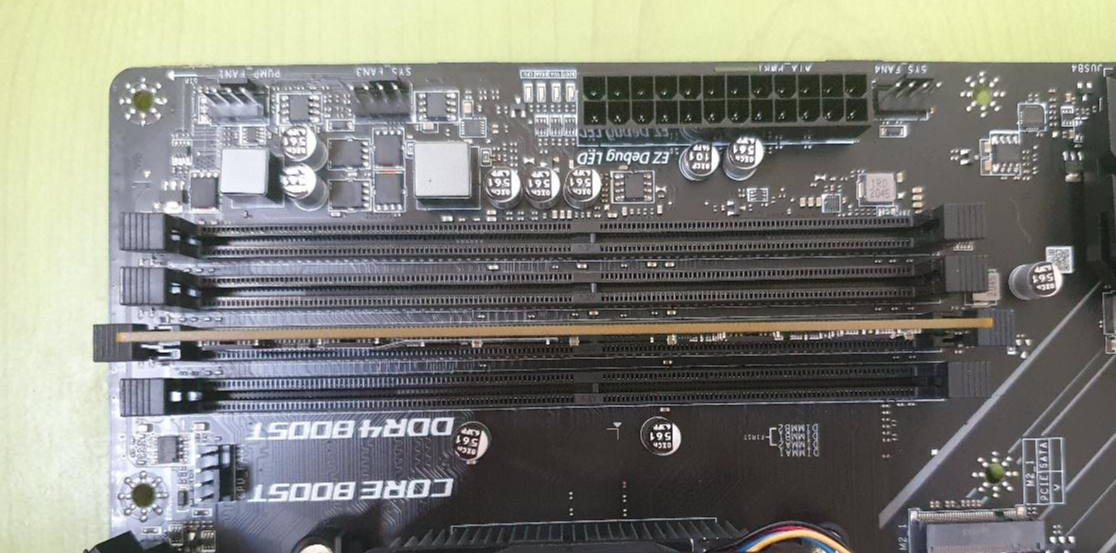

RAM 슬롯을 열고 RAM을 장착한다.



양측 잠금장치에서 딸깍 소리가 날 때 까지 손으로 꾹 눌러서 확실하게 장착한다.




SSD 장착

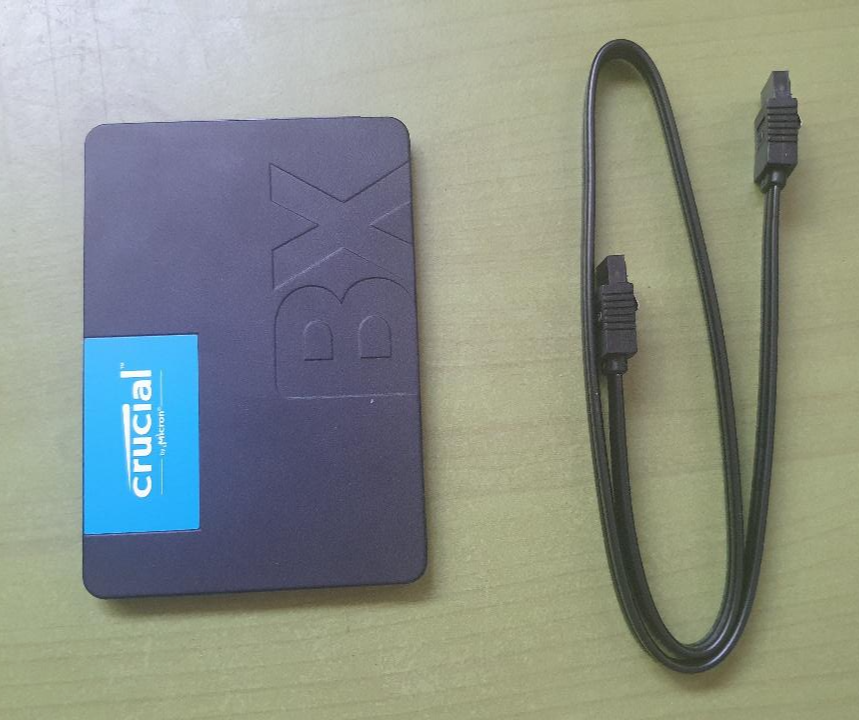

120GB SSD

SSD와 SATA 케이블을 준비한다. 채굴 용도로만 사용할 것이니 최대한 저렴한 제품으로 구매해도 상관 없다.

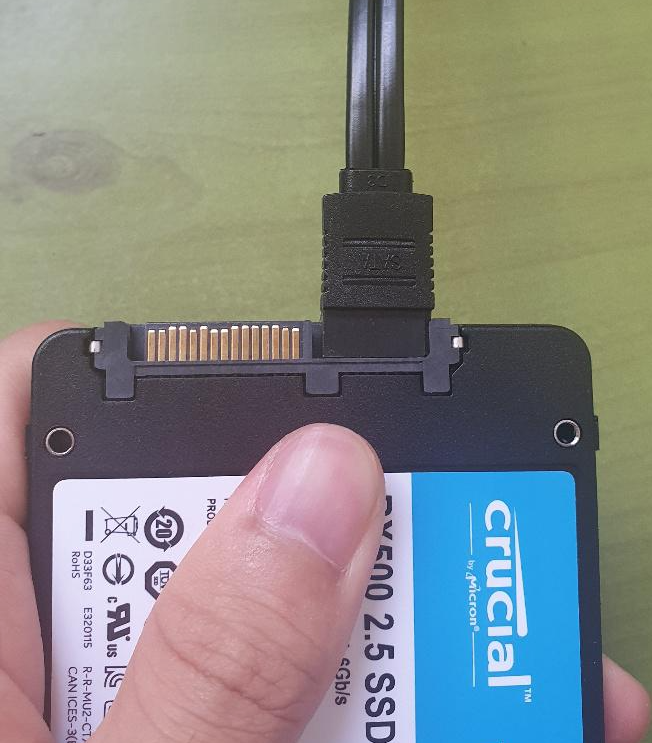

SATA 케이블을 SSD에 연결한다.



반대쪽은 메인보드에 연결한다.


파워를 케이스와 결합

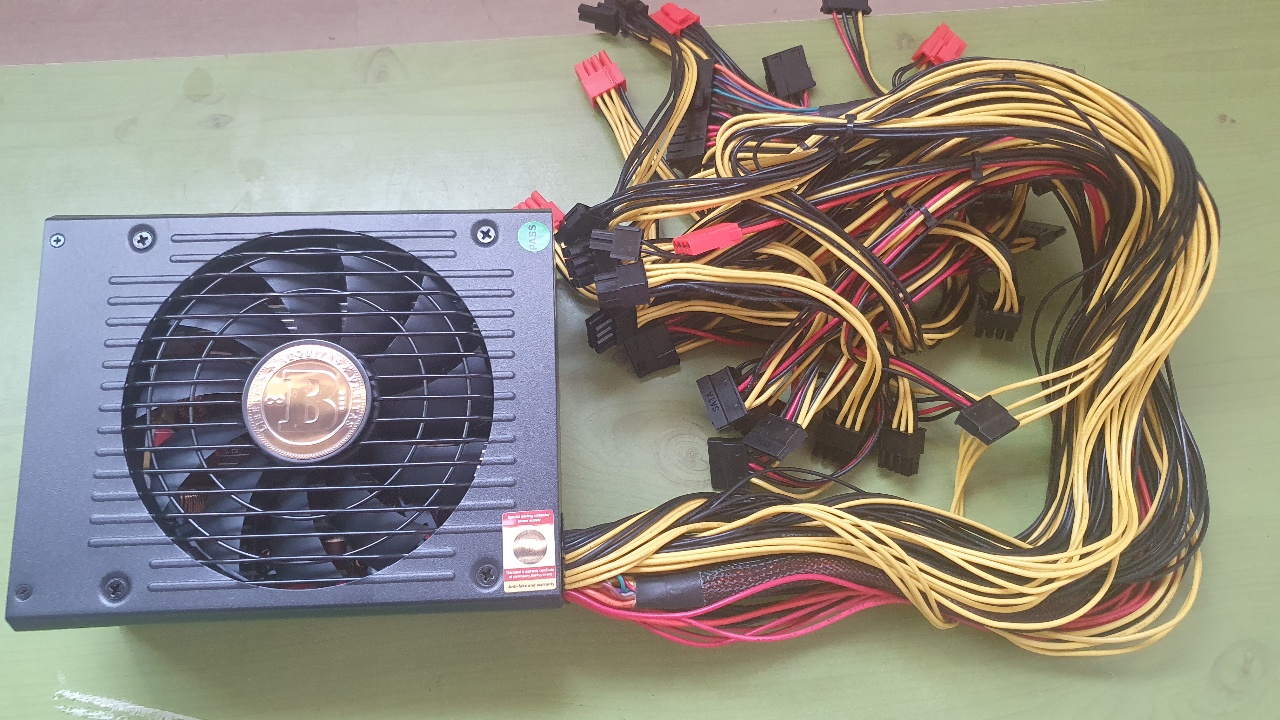

정격출력 1600W 파워

채굴용 파워를 준비한다.

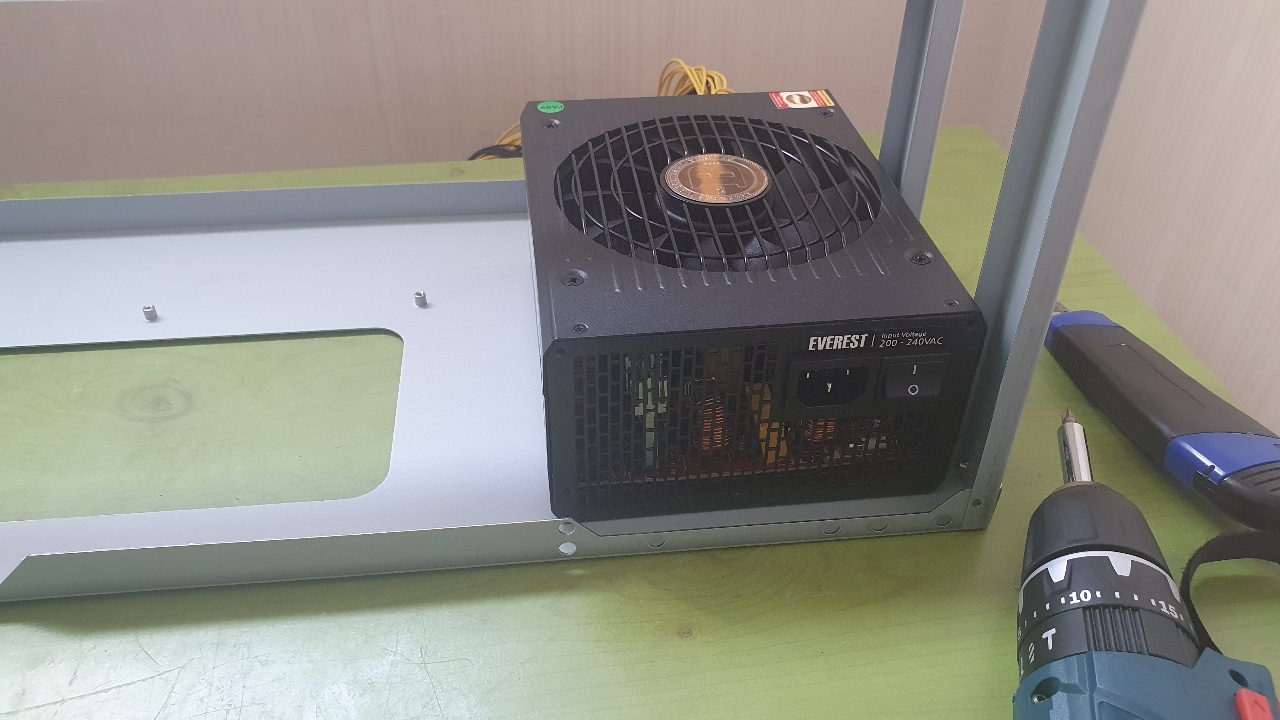

파워를 케이스 한 쪽 측면에 배치한다. 본인은 1600W의 대용량 파워 1개로 구성했는데 듀얼 파워로 구성할 예정이라면 양 쪽에 모두 배치하면 된다.



파워를 고정할 수 있도록 나사구멍이 존재한다. 해당 구멍에 나사를 단단히 고정한다.


SSD, 메인보드를 케이스와 결합 및 파워 연결

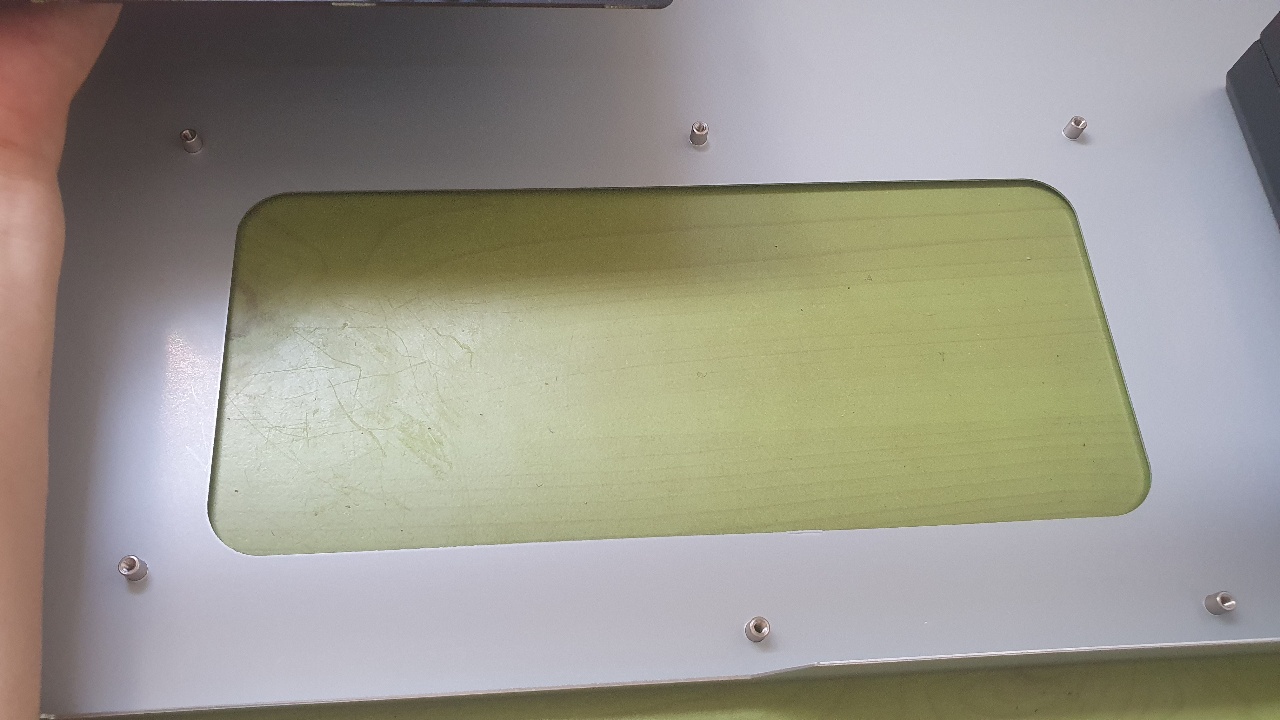

케이스를 보면 메인보드를 고정할 수 있는 나사 구멍이 있다. (없는 제품의 경우 메인보드 지지대를 추가로 구매해야 한다.)



메인보드를 나사로 단단히 고정한다. 접지 역할도 하기 때문에 꼭 제대로 해줘야 한다.



SSD 결합 전/후

케이스 측면 한 쪽에 SSD를 고정할 수 있는 나사 구멍이 있다.

대용량 파워 1개를 사용한다면 파워 반대쪽에 설치하면 되고 듀얼 파워인 경우 아무데나 설치하면 된다.

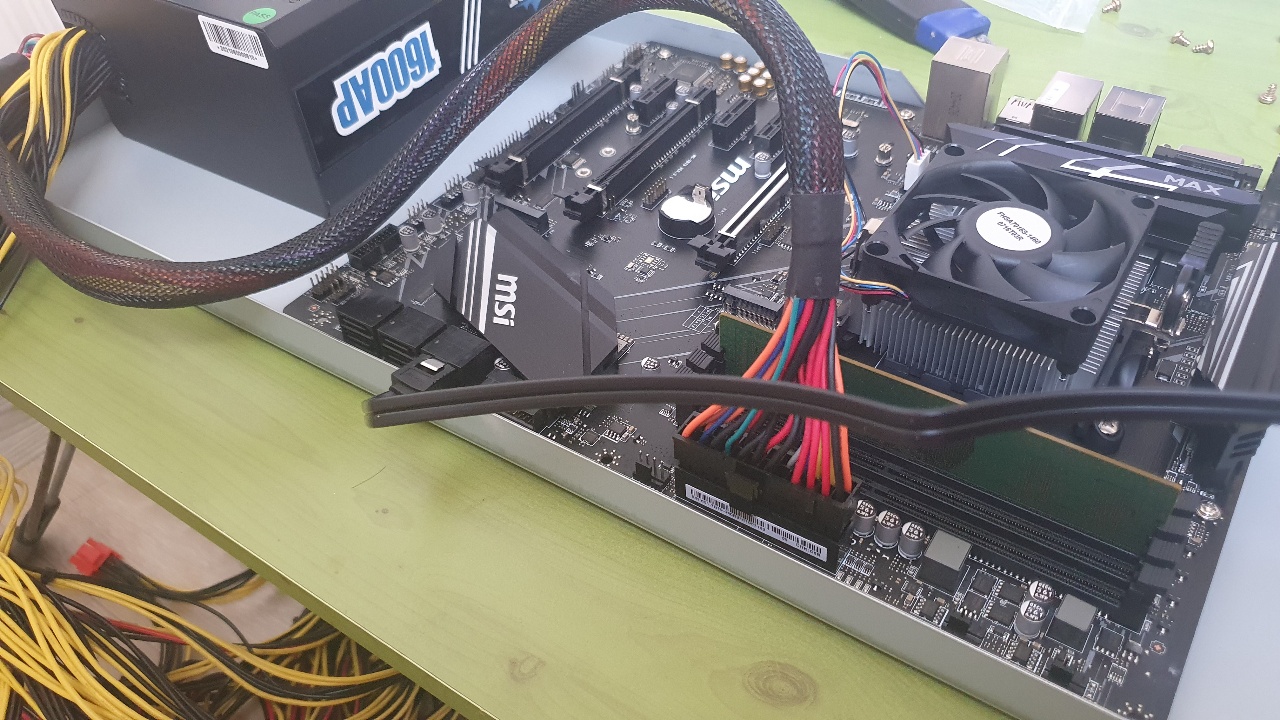

메인보드에 파워 케이블을 연결한 모습

이제부턴 파워의 케이블을 각 부품으로 연결해야한다. 우선 메인보드 파워 케이블을 연결한다.



CPU 파워 케이블을 연결한다. PCI-e 파워 케이블이랑 헷갈리면 안된다.



SATA 전원 케이블 결합 전/후

SATA 전원 케이블을 SSD에 연결한다.


라이저카드에 그래픽카드 장착

라이저카드 세트

라이저카드를 준비한다. 위 사진은 라이저카드를 구매할 때 들어있는 기본 구성품이다.

(맨 오른쪽에 있는 SATA 케이블은 채굴 시 녹을 수 있다는 얘기가 있어서 사용하지 않기로 한다.)

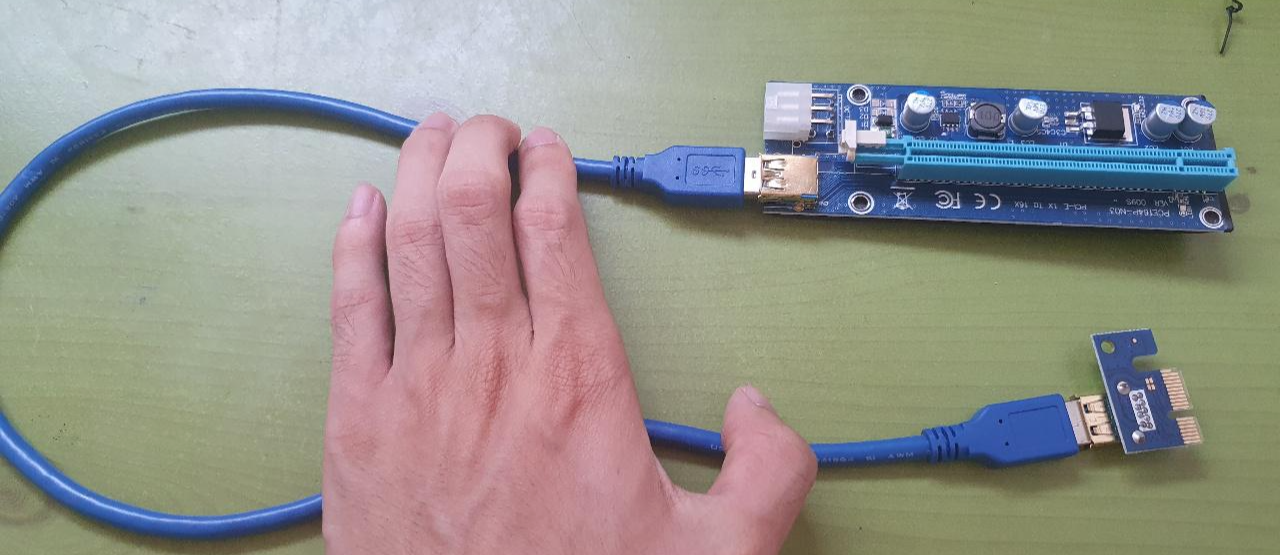

조립된 라이저카드

라이저카드를 조립한다.



라이저카드의 PCI-e 슬롯에 그래픽카드를 장착한다.



슬롯 잠금 전/후

잠금장치를 걸어 그래픽카드가 빠져나가지 않도록 고정한다.


그래픽카드와 케이스 결합

그래픽카드와 케이스를 보면 나사를 연결할 수 있는 구멍이 2개씩 있다. 해당 부분을 나사로 끝까지 고정시켜 준다.

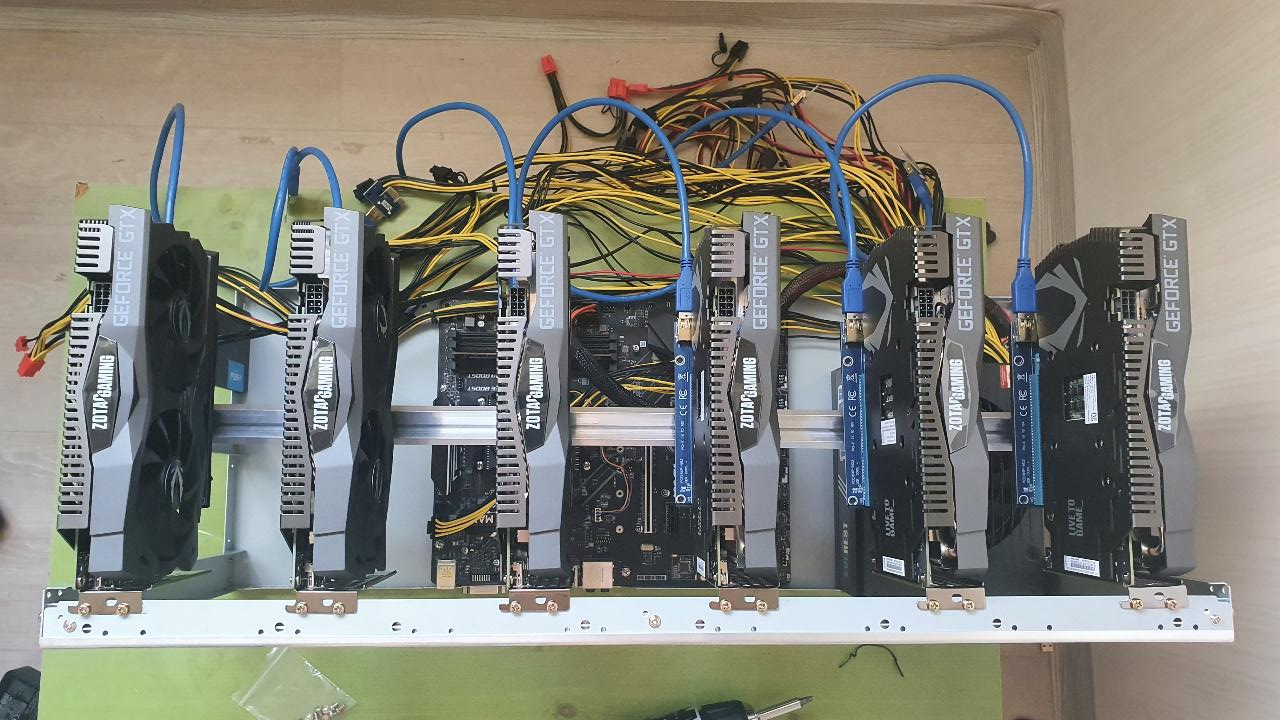

6way 채굴기

그래픽카드를 전부 케이스에 결합했으면 위 사진의 모양처럼 되어야 한다.


라이저카드와 그래픽카드에 파워 연결

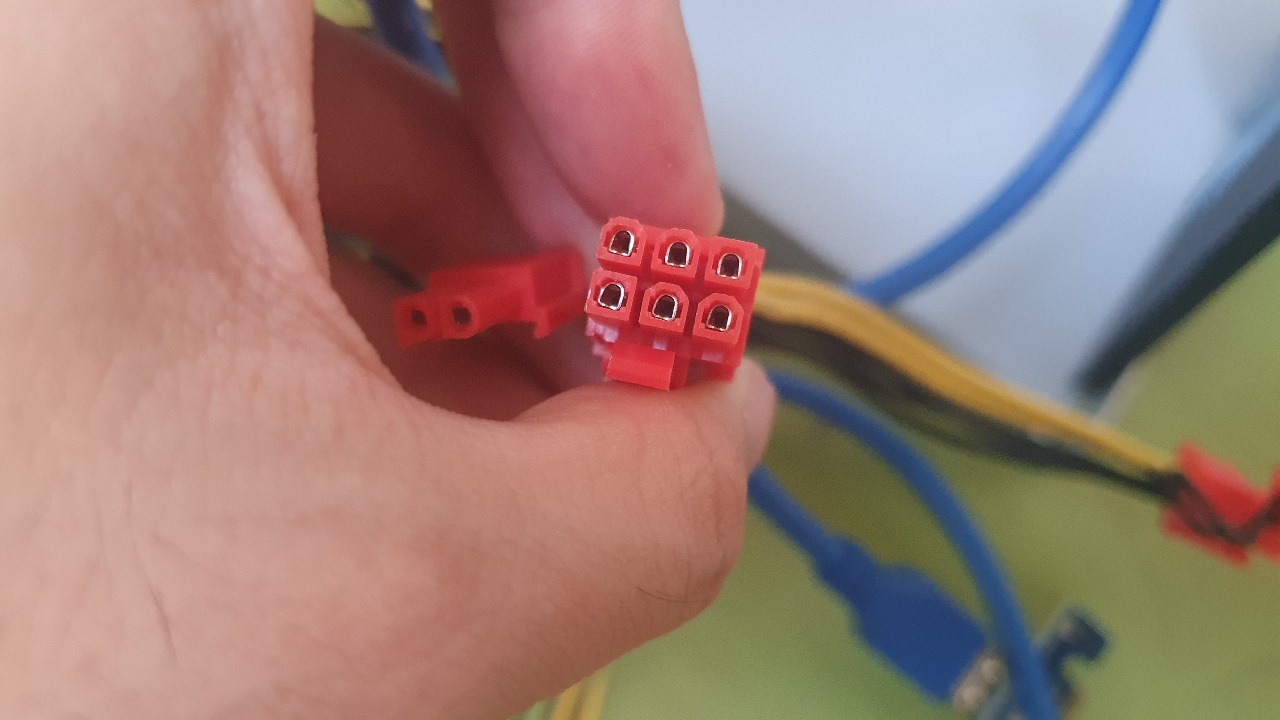

PCI-e 6+2 파워 케이블

PCI-e 파워 케이블을 라이저카드와 그래픽카드에 연결해야한다.



그래픽카드의 상단에 슬롯이 있다. 채굴에 쓰이는 그래픽카드들은 보통 8(6+2)핀을 요구한다.



라이저카드도 슬롯을 어렵지 않게 찾아낼 수 있다. 라이저카드 쪽은 6핀을 요구한다.



PCI-e 파워 케이블은 케이블 하나에 6+2핀 단자가 2세트씩 들어있어서 2곳에 동시 연결이 가능하다.

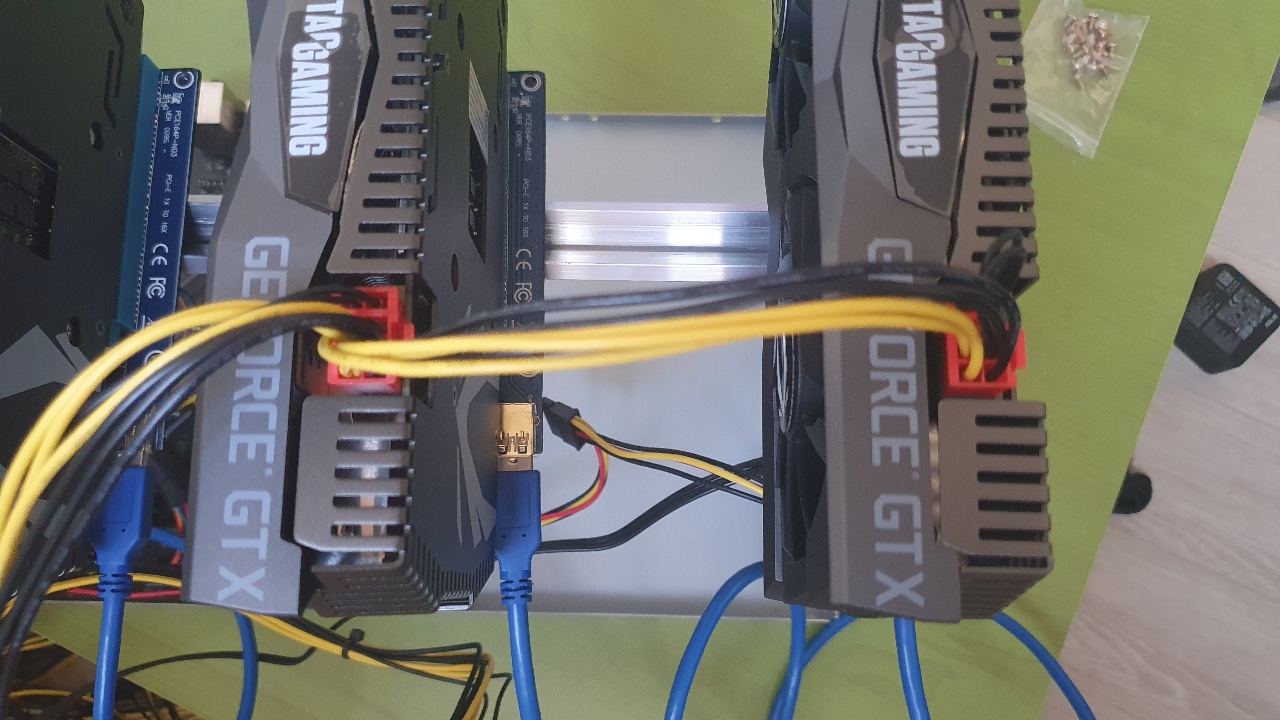

케이블을 모두 연결한 모습

PCI-e 파워 케이블을 모두 연결한 모습이다. 케이블을 그래픽카드는 그래픽카드끼리, 라이저카드는 라이저카드끼리 연결해야 정리하기 편하다.


메인보드에 라이저카드 장착

PCI-e 슬롯 장착 전/후

라이저카드를 메인보드의 PCI-e 슬롯에 장착한다. 길이가 다른 슬롯이 있는데 무시하고 그냥 껴주면 된다.



라이저카드를 모두 연결하면 위 사진처럼 된다.



(본인의 경우 6way로 구성했지만 x470 gaming max plus 메인보드에 내장 그래픽이 있는 CPU를 장착해서 PCI-e 4번 슬롯을 사용할 수 없게 되어 라이저카드 1개는 M2 슬롯(사진 좌측 상단)에 연결하였다.)


전원버튼 장착

일반 데스크탑 케이스는 전원 버튼이 존재하지만 채굴기 케이스엔 그딴 거 없다...



채굴기를 부팅하는 방법은 두 가지다.

첫 번째, 전원 버튼을 구매하여 메인보드에 연결하는 방법

두 번째, 메인보드 전원 핀에 쇼트를 일으켜 부팅하는 방법



두 번째 방법은 위험하기도 하고 매번 쇼트를 해줘야 하므로 채굴기 초기 셋팅이나 점검 시 매우 번거롭다는 단점이 있다.

안정적인 첫 번째 방법을 선택하자.

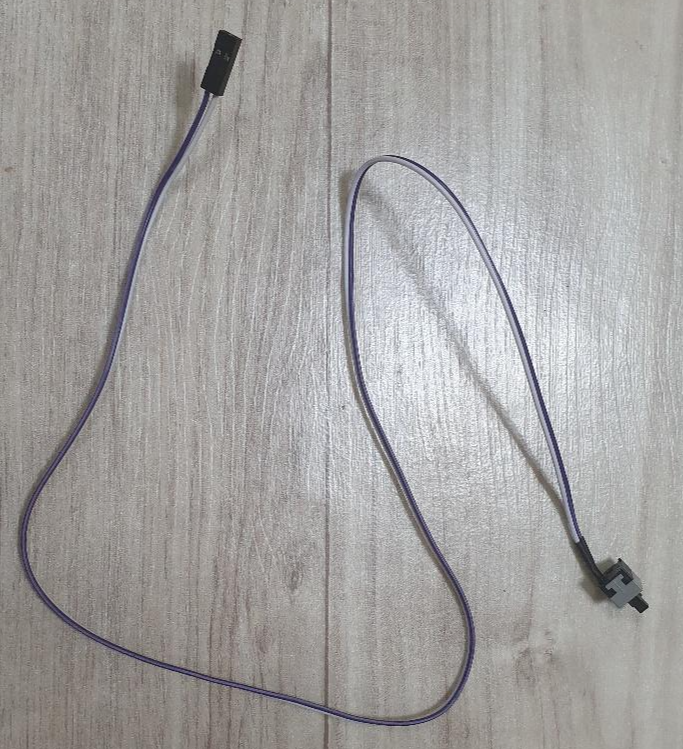

전원버튼

시중에 판매하는 전원버튼을 준비하자. 한 쪽은 버튼, 한 쪽은 파워핀 +/-를 연결할 수 있는 슬롯이 있다.



메인보드의 파워 핀 자리에 버튼을 장착해준다. 핀이 여러개 있을텐데 어떤게 파워 핀인지는 메인보드에 그림으로 쓰여있다. 사진에서는 좌측 상단에 해당 그림이 있다.



버튼은 사용하기 쉽도록 케이스 바깥쪽으로 빼내어 고정시킨다.


전원 확인 및 바이오스 부팅 테스트

조립이 모두 끝났으니 전원 버튼을 눌러 컴퓨터를 부팅해보자. 메인보드 제조사 로고가 표시되면 바이오스가 정상적으로 부팅된 것이다.

부팅이 되지 않는다면 파워선을 제대로 연결하지 않았거나 RAM 장착 불량이므로 해당 부분은 재점검 해봐야 한다.
